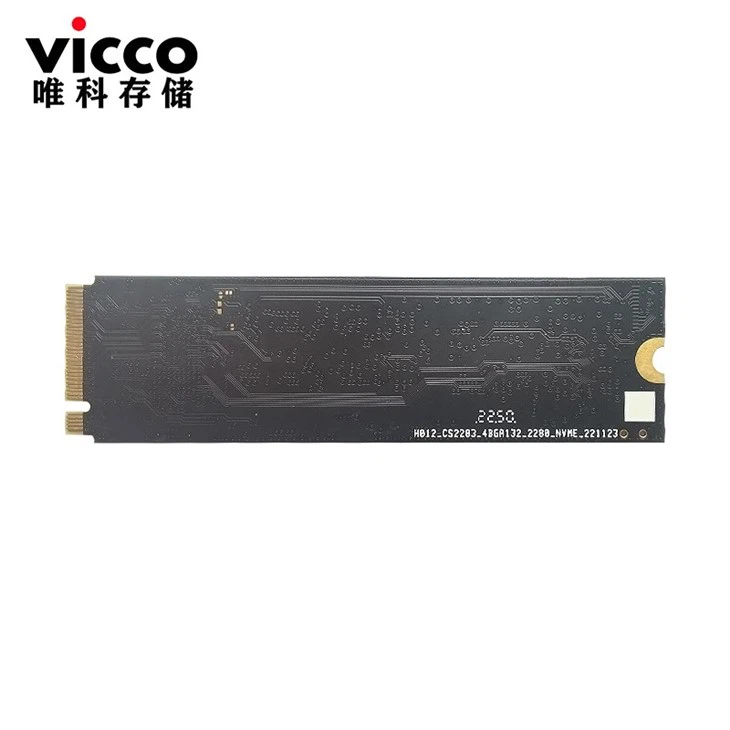

JAUNS M.2 PCIE NVME SSD 256GB 512GB 1T 2T HG2283 plus HYNIX V7

M.2 2280 S2 NVME SSD HG2283 plus Hynix V7 1. PRODUKTA SPECIFIKĀCIJAS Ietilpība – 128GB, 256GB, 512GB, 1024GB, 2048GB - Atbalsts 32-bitu adresācijas režīms Elektriskais/fiziskais interfeiss − PCIe - Saderīgs ar NVMe 1.3 - PCIe Express Base Ver 3.1 - PCIe Gen 3 x 4 joslu un atpakaļ saderīgs ar...

Nosūtīt pieprasījumu

M.{0}} S2 NVME SSD HG2283 plus Hynix V7

1. PRODUKTA SPECIFIKĀCIJAS

Jauda

- 128 GB, 256 GB, 512 GB, 1024 GB, 2048 GB

− Atbalstiet 32-bitu adresācijas režīmu

Elektriskā/fiziskā saskarne

− PCIe interfeiss

− Atbilst NVMe 1.3

- PCIe Express Base versija 3.1

- PCIe Gen 3 x 4 josla un atpakaļ saderīga ar PCIe Gen 2 un Gen 1

− Atbalsts līdz QD 128 ar rindas dziļumu līdz 64K

− Atbalstīt jaudas pārvaldību

Atbalstīta NAND Flash

− Atbalstiet līdz pat 16 zibspuldzes mikroshēmu iespējojumiem (CE) vienā dizainā

− Atbalstiet līdz 4 gab BGA132 zibspuldzes

− Atbalsts 8-bit I/O NAND Flash

− Atbalsts Toggle2.0, Toggle3.0, ONFI 2.3, ONFI 3.0, ONFI 3.2 un ONFI 4.0 interfeiss

Samsung V6 3D NAND

Hynix V7 3D NAND

ECC shēma

− HG2283 PCIe SSD izmanto ECC algoritma LDPC.

Nozares lieluma atbalsts

− 512B

– 4KB

UART/GPIO

Atbalstiet komandas SMART un TRIM

LBA diapazons

− IDEMA standarts

Izpildījums

HG2283 plus Hynix V7 veiktspēja (1200Mbps)

Jauda	Flash struktūra (BGA pakotne)	CE#	Zibspuldzes veids	Secīgs (CDM)		IOMeter
Jauda	Flash struktūra (BGA pakotne)	CE#	Zibspuldzes veids	Lasīt (MB/s)	Rakstīt (MB/s)	Lasīt (IOPS)	Rakstīt (IOPS)
128 GB	DDP x 1	2	BGA132, Hynix V7	1650	1100	195K	260K
256 GB	DDP x 2	4	BGA132, Hynix V7	3100	1850	360K	450K
512 GB	QDP x 2	8	BGA132, Hynix V7	3100	2090	360K	475K
1024 GB	QDP x 4	16	BGA132, Hynix V7	3100	2200	360K	480K
2048 GB	ODP x 4	16	BGA132, Hynix V7	3100	2200	360K	480K

PIEZĪMES:

1. Veiktspēja balstījās uz Hynix V7 TLC NAND zibspuldzi.

ELEKTRĪBAS PATĒRIŅŠ

Jauda	Flash konfigurācija (BGA pakotne)		Elektrības patēriņš³
Jauda	Flash konfigurācija (BGA pakotne)	Lasīt (mW)	Rakstīt (mW)	PS3 (mW)	PS4 (mW)
128 GB	DDP x 1	2940	2530	50	5
256 GB	DDP x 2	4120	3400	50	5
512 GB	QDP x 2	4090	3390	50	5
1024 GB	QDP x 4	4050	3380	50	5
2048 GB	ODP x 4	4440	3810	50	5

PIEZĪMES:

1. Dati, kas izmērīti, pamatojoties uz Hynix V7 512Gb mono die TLC Flash.

2. Enerģijas patēriņš tiek mērīts IOMeter veikto secīgo lasīšanas un rakstīšanas darbību laikā.

Flash pārvaldība

1.4.1. Kļūdu labošanas kods (ECC)

Lietojot, zibatmiņas šūnas pasliktināsies, kas var radīt nejaušas bitu kļūdas saglabātajos datos. Tādējādi HG2283 PCIe SSD izmanto ECC algoritma LDPC (Low Density Parity Check), kas var atklāt un labot lasīšanas procesā radušās kļūdas, nodrošināt pareizu datu nolasīšanu, kā arī aizsargāt datus no bojājumiem.

1.4.2. Nodiluma izlīdzināšana

NAND zibatmiņas ierīces var pakļaut tikai ierobežotam programmēšanas/dzēšanas ciklu skaitam, ja zibatmiņas datu nesējs netiek izmantots vienmērīgi, daži bloki tiek atjaunināti biežāk nekā citi, un ierīces kalpošanas laiks tiktu ievērojami samazināts. Tādējādi tiek izmantota nodiluma izlīdzināšana, lai pagarinātu NAND zibspuldzes kalpošanas laiku, vienmērīgi sadalot ierakstīšanas un dzēšanas ciklus visā datu nesējā.

HosinGlobal nodrošina uzlabotu nodiluma izlīdzināšanas algoritmu, kas var efektīvi sadalīt zibspuldzes lietojumu visā zibspuldzes datu nesēja zonā. Turklāt, ieviešot gan dinamiskos, gan statiskos nodiluma izlīdzināšanas algoritmus, NAND zibspuldzes paredzamais kalpošanas laiks tiek ievērojami uzlabots.

1.4.3. Slikta bloku pārvaldība

Slikti bloki ir bloki, kas nedarbojas pareizi vai satur vairāk nederīgu bitu, kas izraisa saglabāto datu nestabilitāti, un to uzticamība netiek garantēta. Bloki, kurus ražotājs ir identificējis un atzīmējis kā sliktus, tiek saukti par "agrīniem sliktiem blokiem". Sliktos blokus, kas tiek izstrādāti zibspuldzes darbības laikā, sauc par "Later Bad Blocks". HosinGlobal ievieš efektīvu slikto bloku pārvaldības algoritmu, lai noteiktu rūpnīcā ražotos sliktos blokus un pārvalda sliktos blokus, kas parādās lietošanas laikā. Šī prakse novērš datu glabāšanu sliktos blokos un vēl vairāk uzlabo datu uzticamību.

1.4.4. TRIM

TRIM ir funkcija, kas palīdz uzlabot cietvielu disku (SSD) lasīšanas/rakstīšanas veiktspēju un ātrumu. Atšķirībā no cietajiem diskdziņiem (HDD), SSD diski nespēj pārrakstīt esošos datus, tāpēc ar katru lietošanas reizi pieejamā vieta pakāpeniski kļūst mazāka. Izmantojot komandu TRIM, operētājsistēma var informēt SSD, lai varētu neatgriezeniski noņemt datu blokus, kas vairs netiek izmantoti. Tādējādi SSD veiks dzēšanas darbību, kas neļauj neizmantotiem datiem visu laiku aizņemt blokus.

1.4.5. GUDRS

SMART, akronīms vārdam Self-Monitoring, Analysis and Reporting Technology, ir atvērts standarts, kas ļauj cietvielu diskdzinī automātiski noteikt tā stāvokli un ziņot par iespējamām kļūmēm. Kad SMART reģistrē kļūmi, lietotāji var izvēlēties nomainīt disku, lai novērstu neparedzētu pārtraukumu vai datu zudumu. Turklāt SMART var informēt lietotājus par gaidāmajām kļūmēm, kamēr vēl ir laiks veikt proaktīvas darbības, piemēram, saglabāt datus citā ierīcē.

1.4.6. Pārmērīgs nodrošinājums

Pārsniegts nodrošinājums attiecas uz papildu apgabala saglabāšanu, kas pārsniedz lietotāja ietilpību SSD, kas nav redzams lietotājiem un nevar tikt izmantots. Tomēr tas ļauj SSD kontrollerim izmantot papildu vietu labākai veiktspējai un WAF. Izmantojot Over Provisioning, tiek uzlabota veiktspēja un IOPS (ievades/izvades darbības sekundē), nodrošinot kontrolierim papildu vietu P/E ciklu pārvaldībai, kas uzlabo arī uzticamību un izturību. Turklāt SSD rakstīšanas pastiprinājums kļūst mazāks, kad

kontrolieris ieraksta datus zibspuldzē.

1.4.7. Programmaparatūras jaunināšana

Programmaparatūru var uzskatīt par instrukciju kopumu, kā ierīce sazinās ar resursdatoru. Programmaparatūra tiks jaunināta, kad tiks pievienotas jaunas funkcijas, tiks novērstas saderības problēmas vai uzlabosies lasīšanas/rakstīšanas veiktspēja.

1.4.8. Termiskā drosele

Termiskās droseles mērķis ir novērst jebkuru SSD komponentu pārkaršanu lasīšanas un rakstīšanas darbību laikā. HG2283 ir izstrādāts ar termosensoru un ar tā precizitāti; programmaparatūra var izmantot dažādus droseles līmeņus, lai efektīvi un proaktīvi sasniegtu aizsardzības mērķi, izmantojot SMART nolasīšanu.

1.5. Papildu ierīces drošības līdzekļi

1.5.1. Droša dzēšana

Drošā dzēšana ir standarta NVMe formāta komanda, un tā ierakstīs visu “0x00”, lai pilnībā izdzēstu visus datus cietajos diskos un SSD. Kad šī komanda tiks izdota, SSD kontrolleris izdzēsīs savus krātuves blokus un atgriezīsies uz rūpnīcas noklusējuma iestatījumiem.

1.5.2. Kripto dzēst

Crypto Erase ir funkcija, kas dzēš visus datus no OPAL aktivizēta SSD vai "SED" (drošības iespējota diska), atiestatot diska kriptogrāfisko atslēgu. Tā kā atslēga tiek pārveidota, iepriekš šifrētie dati kļūs nederīgi, sasniedzot datu drošības mērķi.

1.5.3. Fiziskās klātbūtnes SID (PSID)

Fiziskās klātbūtnes SID (PSID) TCG OPAL definē kā 32-rakstzīmju virkni, un tā mērķis ir atjaunot SSD tā ražošanas iestatījumus, kad disks joprojām ir aktivizēts OPAL. PSID kodu var izdrukāt uz SSD etiķetes, ja OPAL aktivizēts SSD atbalsta PSID atgriešanas funkciju.

1.6. SSD mūža pārvaldība

1.6.1. Rakstīti terabaiti (TBW)

TBW (Terabytes Written) ir SSD paredzamā kalpošanas laika mērs, kas atspoguļo datu apjomu.

rakstīts ierīcē. Lai aprēķinātu SSD TBW, tiek izmantots šāds vienādojums:

TBW = [(NAND izturība) x (SSD ietilpība)] / [WAF]

NAND izturība: NAND izturība attiecas uz NAND zibspuldzes P/E (programmēšana/dzēšana) ciklu.

SSD ietilpība: SSD ietilpība ir konkrētā SSD kopējā ietilpība.

WAF: rakstīšanas pastiprināšanas koeficients (Write Amplification Factor — WAF) ir skaitliska vērtība, kas atspoguļo attiecību starp datu apjomu, kas jāieraksta SSD kontrollerim, un datu apjomu, ko raksta resursdatora zibatmiņas kontrolieris. Labāks WAF, kas ir tuvu 1, garantē labāku izturību un mazāku datu biežumu, kas tiek ierakstīti zibatmiņā.

TBW šajā dokumentā ir balstīts uz JEDEC 218/219 darba slodzi.

1.6.2. Multivides nodiluma indikators

Faktiskā kalpošanas laika indikators, ko ziņo SMART atribūtu baitu indekss [5], izmantotais procents, iesaka lietotājam nomainīt disku, kad tiek sasniegts 100 procenti.

1.6.3. Tikai lasīšanas režīms (dzīves beigas)

Ja diskdzini noveco kumulatīvi programmas/dzēšanas cikli, datu nesēja nolietošanās var izraisīt arvien lielāku vēlāku sliktu bloku skaitu. Ja izmantojamo preču bloku skaits ir ārpus noteiktā izmantojamā diapazona, disks, izmantojot AER notikumu un kritisko brīdinājumu, paziņos saimniekdatoram, lai tas pārietu tikai lasīšanas režīmā, lai novērstu turpmāku datu bojājumu. Lietotājam nekavējoties jāsāk diska nomaiņa pret citu.

1.7. Adaptīvā pieeja veiktspējas regulēšanai

1.7.1. Caurlaide

Pamatojoties uz diskā pieejamo vietu, HG2283 regulēs lasīšanas/rakstīšanas ātrumu un pārvaldīs caurlaides veiktspēju. Ja joprojām ir daudz vietas, programmaparatūra nepārtraukti veiks lasīšanas/rakstīšanas darbību. Joprojām nav jāievieš atkritumu savākšana, lai piešķirtu un atbrīvotu atmiņu, kas paātrinās lasīšanas/rakstīšanas apstrādi, lai uzlabotu veiktspēju. Turpretim, kad vieta tiks izmantota, HG2283 palēninās lasīšanas/rakstīšanas apstrādi un ieviesīs atkritumu savākšanu, lai atbrīvotu atmiņu. Tādējādi lasīšanas/rakstīšanas veiktspēja kļūs lēnāka.

1.7.2. Paredzēt un ienest

Parasti, kad resursdators mēģina nolasīt datus no PCIe SSD, PCIe SSD pēc vienas komandas saņemšanas veiks tikai vienu lasīšanas darbību. Tomēr HG2283 izmanto funkciju Predict & Fetch, lai uzlabotu lasīšanas ātrumu. Kad resursdators izdod secīgas lasīšanas komandas PCIe SSD, PCIe SSD automātiski sagaida, ka arī tālāk norādītās nolasīšanas komandas. Tādējādi pirms nākamās komandas saņemšanas flash jau ir sagatavojis datus. Attiecīgi tas paātrina datu apstrādes laiku, un resursdatoram nav jāgaida tik ilgi, lai saņemtu datus.

1.7.3. SLC kešatmiņa

HG2283 programmaparatūras dizains pašlaik izmanto dinamisku kešatmiņu, lai nodrošinātu labāku veiktspēju un labāku izturību un patērētāju pieredzi.

3. VIDES SPECIFIKĀCIJAS

3.1. Vides apstākļi 3.1.1. Temperatūra un mitrums

Tabula 3-1 Augsta temperatūra

	Temperatūra	Mitrums
Darbība	70 grādi	0 procenti RH
Uzglabāšana	85 grādi	0 procenti RH

Tabula 3-2 Zema temperatūra

	Temperatūra	Mitrums
Darbība	0 grāds	0 procenti RH
Uzglabāšana	-40 grāds	0 procenti RH

Tabula 3-3 Augsts mitrums

	Temperatūra	Mitrums
Darbība	40 grādi	90 procenti RH
Uzglabāšana	40 grādi	93 procenti RH

Tabula 3-4 Temperatūras cikls

	Temperatūra
Darbība	0 grāds
Darbība	70 grādi¹
Uzglabāšana	-40 grāds
Uzglabāšana	85 grādi

Piezīmes:

1. Darba temperatūru mēra pēc korpusa temperatūras, kurā var izlemt, izmantojot SMART Airflow tiek ieteikts un tas ļaus ierīci darbināt atbilstošā temperatūrā katrai sastāvdaļai lielas darba slodzes vidē.

3.1.2. Šoks

Tabula 3-5 Šoks

	Paātrinājuma spēks
Nedarbojas	1500G

3.1.3. Vibrācija

Tabula 3-6 Vibrācija

	Vad	izdevums
	Frekvence/Nobīde	Frekvence/Paātrinājums
Nedarbojas	20Hz ~ 80Hz/1,52mm	80Hz ~ 2000Hz/20G

3.1.4. Nometiet

Tabula 3-7 Nomest

		Kritiena augstums		Pilienu skaits
Nedarbojas		80cm brīvais kritiens		6 katras vienības seja
3.1.5. Liekšana		Tabula 3-8 Liekšana
		Spēks		Darbība
Nedarbojas		Lielāks vai vienāds ar 20N		Turiet 1 min/5 reizes
3.1.6. Griezes moments		Tabula 3-9 Griezes moments
		Spēks		Darbība
Nedarbojas		0,5 N-m vai ±2,5 grādi		Turiet 1 min/5 reizes
3.1.7. Elektrostatiskā izlāde (ESD)		Tabula 3-10 ESD
Specifikācija			plus /- 4KV
EN 55024, CISPR 24 EN 61000-4-2 un IEC 61000-4-2	Ierīces funkcijas tiek ietekmētas, taču EUT automātiski atgriezīsies normālā vai darba stāvoklī.

4. ELEKTRISKĀS SPECIFIKĀCIJAS

4.1. Barošanas spriegums

Tabula 4-1 Barošanas spriegums

Parametrs	Vērtējums
Darba spriegums	Minimālais=3.14 V Maks.=3.47 V
Augšanas laiks (maks./min)	10 ms/0,1 ms
Rudens laiks (maks./min.)	1500 ms / 1 ms
Min. Izslēgšanas laiks¹	1500 ms

PIEZĪME:

1. Minimālais laiks starp strāvas padevi no SSD (Vcc < 100 mV) un strāvas padeves atkārtotu pieslēgšanu diskdzinī.

4.2. Elektrības patēriņš

Tabula 4-2 Enerģijas patēriņš mW

Jauda	Flash konfigurācija	CE#	Lasīt (maks.)	Rakstīt (maks.)	Lasīt (Vid.)	Rakstīt (vid.)
128 GB	DDP x 1	2	3200	2930	2940	2530
256 GB	DDP x 2	4	4650	4560	4120	3400
512 GB	QDP x 2	8	5260	4190	4090	3390
1024 GB	QDP x 4	16	5350	6070	4050	3380
2048 GB	ODP x 4	16	6320	6650	4440	3810

PIEZĪMES:

Pamatojoties uz APF1Mxxx sēriju zem apkārtējās vides temperatūras.

Vidējā elektroenerģijas patēriņa vērtība tiek sasniegta, pamatojoties uz 100 procentu konversijas efektivitāti.

Izmērītais strāvas spriegums ir 3,3 V.

Uzglabāšanas ierīces temperatūrai operētājsistēmā PS1 ir jāpaliek nemainīgai vai nedaudz jāsamazinās visās darba slodzēs, lai faktiskajai jaudai PS1 būtu jābūt zemākai par PS0.

Uzglabāšanas ierīces temperatūrai operētājsistēmā PS2 ir strauji jāsamazinās visās darba slodzēs, tāpēc faktiskajai PS2 jaudai jābūt zemākai par PS1.

5. INTERFESS

5.1. Piespraudes piešķiršana un apraksti

Tabulā {{0}} ir noteikta iekšējā NGFF savienotāja signāla piešķiršana SSD lietošanai, kas aprakstīta PCI-SIG PCI Express M.2 specifikācijas versijā 1.0.

Tabula 5-1 HG2283 M tapu piešķiršana un apraksts.{2}}

Pin Nr.	PCIe PIN	Apraksts
1	GND	KONFIG._3=GND
2	3.3V	3.3V avots
3	GND	Zemējums
4	3.3V	3.3V avots
5	PETn3	PCIe TX diferenciālais signāls, ko nosaka PCI Express M.2 spec
6	N/C	Nav savienojuma
7	PETp3	PCIe TX diferenciālais signāls, ko nosaka PCI Express M.2 spec
8	N/C	Nav savienojuma
9	GND	Zemējums
10	LED1#	Atvērta kanalizācija, aktīvs zems signāls. Šie signāli tiek izmantoti, lai ļautu pievienojumprogrammai nodrošināt statusa indikatorus, izmantojot LED ierīces, kuras nodrošinās sistēma.
11	PERn3	PCIe RX diferenciālais signāls, ko nosaka PCI Express M.2 spec
12	3.3V	3.3V avots
13	PERp3	PCIe RX diferenciālais signāls, ko nosaka PCI Express M.2 spec
14	3.3V	3.3V avots
15	GND	Zemējums
16	3.3V	3.3V avots
17	PETn2	PCIe TX diferenciālais signāls, ko nosaka PCI Express M.2 spec
18	3.3V	3.3V avots
19	PETp2	PCIe TX diferenciālais signāls, ko nosaka PCI Express M.2 spec
20	N/C	Nav savienojuma
21	GND	Zemējums
22	N/C	Nav savienojuma
23	PERn2	PCIe RX diferenciālais signāls, ko nosaka PCI Express M.2 spec
24	N/C	Nav savienojuma
25	PERp2	PCIe RX diferenciālais signāls, ko nosaka PCI Express M.2 spec
26	N/C	Nav savienojuma
27	GND	Zemējums
28	N/C	Nav savienojuma
29	PETn1	PCIe TX diferenciālais signāls, ko nosaka PCI Express M.2 spec
30	N/C	Nav savienojuma
31	PETp1	PCIe TX diferenciālais signāls, ko nosaka PCI Express M.2 spec
32	GND	Zemējums
33	GND	Zemējums
34	N/C	Nav savienojuma
35	PERn1	PCIe RX diferenciālais signāls, ko nosaka PCI Express M.2 spec
36	N/C	Nav savienojuma
37	PERp1	PCIe RX diferenciālais signāls, ko nosaka PCI Express M.2 spec

Pin Nr.	PCIe PIN	Apraksts
38 N/C		Nav savienojuma
39 GND		Zemējums
40 SMB_CLK (I/O) (0/1,8 V)		SMBus pulkstenis; Atveriet drenāžu ar uzvilkšanu uz platformas
41	PETn0	PCIe TX diferenciālais signāls, ko nosaka PCI Express M.2 spec
42	SMB{{0}}DATI (I/O) (0/1,8 V)	SMBus dati; Atveriet drenāžu ar uzvilkšanu uz platformas.
43	PETp0	PCIe TX diferenciālais signāls, ko nosaka PCI Express M.2 spec
44	ALERT#(O) (0/1,8V)	Brīdinājuma paziņojums meistaram; Atvērt kanalizāciju ar pievilkšanu uz platformas; Aktīvs zems.
45	GND	Zemējums
46	N/C	Nav savienojuma
47	PERn0	PCIe RX diferenciālais signāls, ko nosaka PCI Express M.2 spec
48	N/C	Nav savienojuma
49	PERp0	PCIe RX diferenciālais signāls, ko nosaka PCI Express M.2 spec
50	PERST#(I)(0/3,3V)	PE-Reset ir funkcionāla kartes atiestatīšana, kā noteikts PCIe Mini CEM specifikācijā.
51	GND	Zemējums
52	CLKREQ#(I/O) (0/3.3V)	Clock Request ir atsauces pulksteņa pieprasījuma signāls, kā noteikts PCIe Mini CEM specifikācijā; Izmanto arī L1 PM apakšštati.
53	REFCLKn	PCIe atsauces pulksteņa signāli (100 MHz), ko nosaka PCI Express M.2 specifikācija.
54	PEWAKE#(I/O) (0/3.3V)	PCIe PME Wake. Atveriet kanalizāciju ar pacelšanu uz platformas; Aktīvs zems.
55	REFCLKp	PCIe atsauces pulksteņa signāli (100 MHz), ko nosaka PCI Express M.2 specifikācija.
56	Rezervēts MFG DATA	Ražošanas datu līnija. Izmanto tikai SSD ražošanai. Normālā darbībā netiek lietots. Tapas jāatstāj N/C platformas ligzdā.
57	GND	Zemējums
58	Rezervēts MFG CLOCK	Ražošanas pulksteņa līnija. Izmanto tikai SSD ražošanai. Normālā darbībā netiek lietots. Tapas jāatstāj N/C platformas ligzdā.
59	Moduļa atslēga M	Moduļa atslēga
60	Moduļa atslēga M
61	Moduļa atslēga M
62	Moduļa atslēga M
63	Moduļa atslēga M
64	Moduļa atslēga M
65	Moduļa atslēga M
66	Moduļa atslēga M
67	N/C	Nav savienojuma
68	SUSCLK (32KHz) (I)(0/3.3V)	32,768 kHz pulksteņa padeves ieeja, ko nodrošina platformas mikroshēmojums, lai samazinātu moduļa jaudu un izmaksas.
69	NC	CONFIG_1=Nav savienojuma
70	3.3V	3.3V avots
71	GND	Zemējums
72	3.3V	3.3V avots
73	GND	Zemējums
74	3.3V	3.3V avots
75	GND	CONFIG_2=Zeme

7. FIZISKĀ DIMENSIJA

Formas faktors: M.{0}} S2

Izmēri: 80.{1}}mm (G) x 22.00mm (W) x 2,15mm (A)

Skata virziens	Diagramma
Tops
Apakšā
Skata virziens	Diagramma
Sānu

product-759-182

Attēls 7-1 Produkta mehāniskā diagramma un izmēri

8. PIEZĪMES PAR PIETEIKUMU

8.1. Vafeļu līmeņa mikroshēmu skalas iepakojuma (WLCSP) lietošanas piesardzības pasākumi

Vienā SSD ierīcē ir samontēts daudz komponentu. Lūdzu, rīkojieties piesardzīgi ar disku, jo īpaši, ja tam ir WLCSP (vafeļu līmeņa mikroshēmu skalas iepakojuma) komponenti, piemēram, PMIC, siltuma sensors vai slodzes slēdzis. WLCSP ir viena no iepakošanas tehnoloģijām, kas tiek plaši izmantota mazāku nospiedumu veidošanai, taču visi izciļņi vai skrāpējumi var sabojāt šīs īpaši mazās detaļas, tāpēc ir ļoti ieteicama saudzīga apiešanās.

NENOMET SSD

UZMANĪGI UZSTĀDZIET SSD

PĀRZĒTS SSD PAREIZĀ IEPAKOJUMĀ

8.2. M Taustiņš M.2 SSD montāžas piesardzības pasākumi

M Key M.2 SSD (1. attēls) ir saderīgs tikai ar M Key (2. attēls) ligzdu. Kā parādīts 2. lietošanas gadījumā, nepareiza lietošana var izraisīt nopietnus SSD bojājumus, tostarp izdegšanu.

Attēls 8-1 M Taustiņš M.2 Montāžas piesardzības pasākumi

product-1007-439
